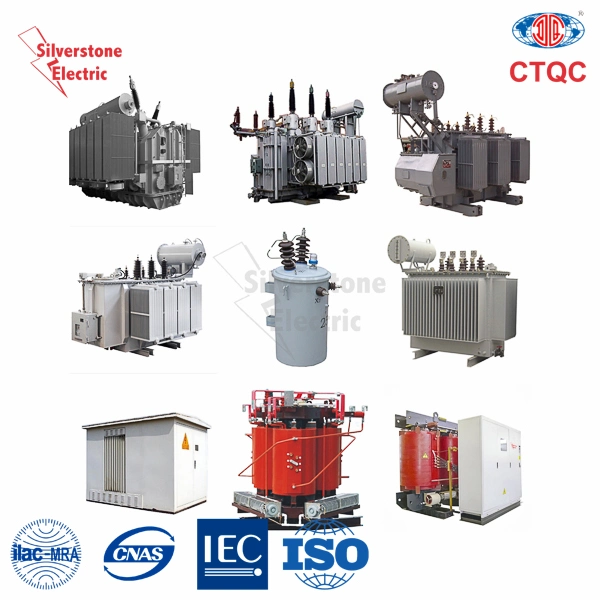

Sumergidos en aceite trifásico transformador
Suzhou Silverstone Electric Co., Ltd

1. General
(1) Aplicación:
>> 12 24,36KV~220kv de transformadores de clase
son ampliamente utilizados en las estaciones de transmisión y distribución de energía,
industria, la instalación de plantas de generación de unidad (GSU).
>> tienen la característica de alta eficiencia, la pérdida de baja y sin mantenimiento.
(2) el tipo y calificación
**capacidad :50-50000KVA.
**El voltaje secundario: 415V ,400V, etc.
**:50Hz de frecuencia ,60Hz.
**Tipo: monofásicos, trifásicos.
**Nada toca el cambiador y sobre-carga toca cambiador.
**Onán y ONAF.
**El Set-up y down tipo.
(3): el estándar IEC60076-1, IEC60076-2, IEC60076-5, IEC60317, ANSI, IEEE, como, etc.

2. Las condiciones de servicio
(1), Altitud: Hasta 1.000 m sobre el nivel del mar.
(2) La temperatura ambiente:
**Max: +40ºC.
**Promedio (diario, máx.): +30ºC.
**Promedio (media anual, máx.): +20 ºC.
**Mín.: en -45ºC.
(3) Medio ambiente: en el exterior.
(4) Condiciones especiales:
puede ser consultado entre fabricante y cliente.

3. Características estructurales
(1) núcleo de hierro
del núcleo de hierro laminado en frío está hecha de chapa de acero de silicio grano orientado. Laminaciones se corta en longitud
en Georg cortar a la línea de longitud con el paso vuelta corta y el apilado automático funciones.
La estructura de la laminación de varios pasos puede reducir la pérdida y el ruido.
La lámina de acero en el núcleo de extremidades y las horquillas se sujetan juntos por el vidrio-epoxy de bonos.
(2)
esmalte de alta calidad de bobinado o papel cubierto el cobre es usado como conductor, el bobinado se hizo como
tipo de tambor, de tipo espiral, la mejora de tipo espiral, de tipo continuo y entrelazado tipo para asegurar el aislamiento de fuerza. Tapings estándar son ±2*2.5% de la HV bobinado.
(3) depósito,
el depósito, la cubierta y el conservador son realizados por la placa de acero corrugado. Para los pequeños transformadores,
utilizamos un tanque profundo y una tapa, pero para los grandes transformadores, fabricamos tipo Bell. La construcción de cartón ondulado es una forma efectiva para la refrigeración de aceite.
(4) aceite de aislamiento de
los depósitos están llenos de aceite mineral de alta calidad según IEC296 y está libre de PCB y PCT.
El aceite se usa para ayudar a la refrigeración del transformador. También se utiliza para proporcionar parte de la interna de aislamiento eléctrico entre las partes vivas.
(5) Toca
toca cambiador cambiadores se utilizan para regular la tensión de salida de los transformadores a los niveles requeridos. Logramos
esto cambiando las proporciones del transformador en el sistema modificando el número de vueltas en el devanado de HV. Los cambiadores de grifo puede estar en la carga (OLTC) o sin carga(OCTC).
(6) General
el núcleo y de los devanados congregados en la parte activa del transformador. El
cuerpo activo montado con múltiples devanados y presión idéntica metodología adoptada en seco, de manera eficaz la mejora de
la fuerza eléctrica y la capacidad de cortocircuito resistir.

4. El equipo de prueba
prueba estricta debe hacerse según la norma IEC, por su alta equipos técnicos para garantizar la
calidad y la fiabilidad de cada transformador.

5. Datos técnicos de productos típicos

>S9, S10 de la serie 10KV de tres fases de carga cargador apagado -el toque de transformadores de distribución

Tipo	Rating KVA.	En la pérdida de carga (W)	Pérdida de carga (W)	I (%)	Reino Unido (%)	La dimensión (mm)			Peso (kg)
						Un	B	C
S9-M-50/11	50	170	870	2.0	4.0	1215	660.	1170	430
S9-M-250/11	250	560	3050	1.2	4.0	1190.	815	1370	1115
S9-M-400/11	400	800	4300	1.0	4.0	1515	770	1580	1380
S9-M-500/11	500	960.	5050	1.0	4.0	1635	840	1610	1600
S9-M-1000/11	1000	1700	10300	0.7	4.5	1960	1095	1960	2860
S9-M-2500/11	2500	3300	23000	0.55	5.5	2230	2305	2445	5660
S10-M-30/10	30	110	600	1.8	4.0	870	645.	1025	310
S10-M-50/10	50	140	870	1.7	4.0	1090	650	1080	395
S10-M-80/10	80	200	1250	1.6	4.0	1140	675	1110	490
S10-M-100/10	100	240	1500	1.5	4.0	1185	690	1130	560
S10-M-125/10	125	280	1800	1.4	4.0	1205	710	1180	670
S10-M-160/10	160	340	2200	1.3	4.0	1255	720.	1200	780
S10-M-200/10	200	400	2600	1.2	4.0	1295	740	1215	875
S10-M-250/10	250	470	3050	1.1.	4.0	1340	755.	1260	1115
S10-M-315/10	315	560	3650	1.0	4.0	1400	770	1320	1280
S10-M-400/10	400	680	4300	0.9	4.0	1500	860	1400	1490
S10-M-500/10	500	810	5150	0.9	4.0	1575	895	1430	1740
S10-M-630/10	630	1020.	6200	0.8	4.5	1660	930	1545	2110
S10-M-800/10	800	1190.	7500	0.7	4.5	1830	1070	1590	2625
S10-M-1000/10	1000	1450	10300	0.6	4.5	1935	1175	1685	2860
S10-M-1250/10	1250	1650	12000	0.6	4.5	1960	1170	1730	3330
S10-M-1600/10	1600	2040	14500	0.5	4.5	2325	1220	2120	3765
S10-M-2000/10	2000	2140	17820	0.5	4.5	2395	1260	2225	4530

>>serie S11 de 20KV de tres fases de carga cargador apagado -el toque de transformadores de distribución

Tipo	Relación de voltaje (kV)	La conexión	No hay pérdida de carga (W)	Pérdida de carga (W)	Io (%)	Reino Unido (%)	Dimensiones (mm)						Peso (kg)
							Un	B	C	D	E	F
S11-M-30/20	20(10) de ±5%/0.4	Yyn0 Dyn11	100	690/ 660.	2.1.	5.5	1100	700	1240	14	400	400	640
S11-M-50/20			130	1010/ 960.	2.0		1130	710	1260	14	400	450	710
S11-M-63/20			150	1200/1150	1.9		1160	740	1270	14	400	450	780
S11-M-80/20			180	1440/1370	1.8		1200	770	1280	14	400	450	860
S11-M-100/20			200	1730/ 1650	1.6		1220	800	1300	14	400	450	900
S11-M-125/20			240	2080/ 1980	1.5		1270	840	1330	19	550	450	970
S11-M-160/20			290	2540/ 2420	1.4		1320	870	1350	19	550	550	1100
S11-M-200/20			340	3000/ 2860	1.3		1360	900	1380	19	550	550	1240
S11-M-250/20			400	3520/ 3350	1.2		1430	910	1430	19	550	650	1420
S11-M-315/20			480	4210/ 4010.	1.1.		1460	920	1450	19	550	650	1570
S11-M-400/20			570	4970/ 4730	1.0		1490	940	1470	19	660.	750	1740
S11-M-500/20			680	5940/ 5660	1.0		1570	970	1540	19	660.	750	1950
S11-M-630/20			810	6820	0.9	6.0	1650	1000	1580	19	660.	850	2290
S11-M-800/20			980.	8250	0.8		1750	1070	1650	19	820	850	2690
S11-M-1000/20			1150	11330	0.7		1830	1170	1690	19	820	850	2880
S11-M-1250/20			1380	13200	0.7		1900	1200	1790	19	820	850	3400
S11-M-1600/20			1660	15950	0.6		1950	1250	1850	19	820	900	4100

>>>>Serie S9 35kV tres fase descargar cambiador de toque transformador de potencia

La capacidad KVA.	La tensión y toca variedad			La conexión	No hay pérdida de carga (kW).	Pérdida de carga (KW).	Nada corriente (%)	Impedancia (%)	Dimensiones (mm) LxWxH
	HV (kV)	MV (kV)	Vi (kV)
50	35	± 5	0.4	Dyn11 Yyn0	0.21	1.27/1.21	2.00	6.5	1100x845x1715
100					0.29	2.12/2.02	1.80		1190x915x1780
125					0.34	2.50/2.38	1.70		1220x1040x1780
160					0.36	2.97/2.83	1.60		1240x1070x1810
200					0.43	3.50/3,33	1.50		1380x780x1875
250					0.51	4.16/3.96	1.40		1540x880x1820
315					0.61	5.01/4.77	1.40		1440x800x1975
400					0.73	6.05/5.76	1.30		1660x825x1995
500					0.86	7.28/6.93	1.20		1710x865x2030.
630					1.04	8.28	1.10		1630x1235x2070
800					1.23	9.90	1.00		1655x1415x2120
1000					1.44	12,15	1.00		1860x1435x2220
1250					1.76	14.67	0.90		1890x1640x2260,
1600					2.12	17.55	0.80		2050x1720x2390
630			3.15 6.3 10.5	Yd11	1.04	8.28	1.10		1630x1235x2070
800					1.23	9.90	1.00		1655x1415x2120
1000					1.44	12,15	1.00		1860x1435x2220
1250					1.76	14.67	0.90		1890x1640x2260,
1600					2.12	17.55	0.80		2050x1720x2390
2000					2.72	19.35	0.70		2400x1900x2410
2500					3.20	20.70	0.60		2500x1930x2700.
3150	35~ 38.5	± 5	3.15 6.3 10.5		3.80	24.30	0.56	7.0	2600x2100x2800
4000					4.52	28.80	0.56		2830 x2350x2855
5000					5.40	33.03	0.48		2930x2480x2930
6300					6,56	36.90	0.48	7.5	3150x2330x3220.
8000		± 2 x 2,5	3.15 3.3 6.3 6.6 10.5 11	YNd11	9.00	40.50	0,42		3295x3110x3345
10000.					10.88	47.70	0,42		3450x3210x3440
12500					12.60	56.70	0.40	8.0	3620x3255x3500.
16000					15.20	69.30	0.40		3980x3420x3650
20000					18.00	83.70	0.40		4030x 3470x3690
25000					21.28	99.00	0.32		5050x4640x3930
31500					25.28	118.8	0.32		5.120 x4800x4030

>>>>Serie S9 35kV de tres fases en la carga del cambiador de toque transformador de potencia

Tipo	La tensión componer y tocar la gama (kV)		La conexión	No hay pérdida de carga (kW).	Pérdida de carga (kW).	No- la corriente de carga (I%)	La tensión de impedancia (%)	El peso de transporte (t)	Peso bruto (t)	Las dimensiones L x W x H (mm)
	HV	LV
SZ9-2000/35	35 ± 3×2,5%	6.3 10.5	Yd11	2.88	18.7	1.00	6.5	4.93	5.97	3010×2070×2540
SZ9-2500/35				3.40	21.7	1.00	6.5	5.68	6.95	3040×2270×2610
SZ9-3150/35				4.04	26.0	0.90	7.0	6.08	7.90	3160×2300×2640
SZ9-4000/35	35 38,5 ±3×2,5%	6.3 10.5		4.84	30.7	0.90	7.0	7.10	9.11	3300×2330×2890
SZ9-5000/35				5.80	36.0	0.85	7.0	8.47	10.86	3350×2520×3000
SZ9-6300/35				7.04	38.7	0.85	7.5	9.87	12.30	3680×2650×3050
SZ9-8000/35				9.84	42.8	0.75	7.5	12.55	15.30	4190×2930×3280
SZ9-10000/35	35 38,5 ±3×2,5%	6.3 6.6 10.5 11	Ynd11	11.6	50.6	0.75	7.5	14,70	17,86	4620×3160×3400
SZ9-12500/35				13.7	60.0	0.70	8.0	17,35	20.05	4740×3200×3540
SZ9-16000/35				16.0	73.0	0.70	8.0	19,45	23,74	4810×3360×3790
SZ9-20000/35				18.9	88.3	0.70	8.0	27.50	34.95	4880×3540×4150
SZ9-25000/35				22.4	104.4	0.65	8.0	32.51	40,22	4920×3920×4200
SZ9-31500/35				26.6	125,3	0.65	8.0	37.73	45.53	5010×4270×4460
