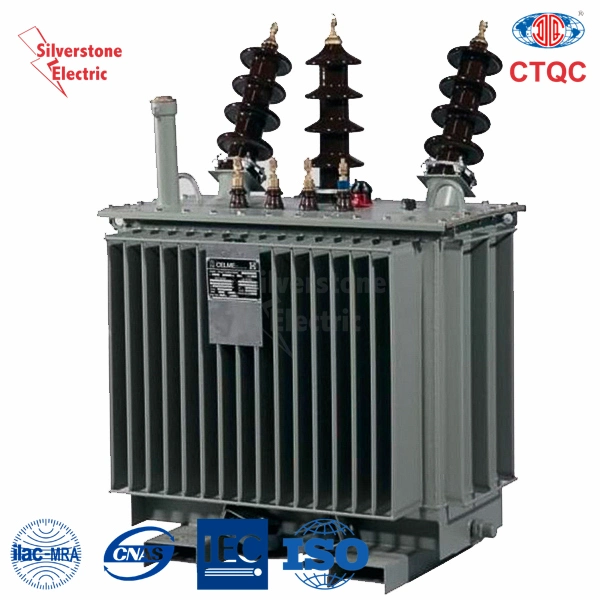

Características de 11kV y 33 kV en baño de aceite de transformadores de distribución

1. Las características de la estructura del producto son:
Núcleo del transformador están hechas por la alta calidad laminado en frío de acero al silicio grano orientado hoja con la muesca de láser, Corte por el
Importados de primera clase mundial en la longitud de corte de línea de producción para garantizar la cizalla menos rebabas, laminado de alta precisión, también inclinado
45° costuras completa, haciendo que la dirección de rodadura de la hoja de acero al silicio igual que el flujo magnético de dirección, puede reducir
La pérdida de carga, la corriente de carga y nivel de ruido.
1.2 HV bobinado está fabricado con alambre de acetal polivinílico alambre esmaltado, tipo de capa, a doble cara puntos de pegamento papel son utilizados como la capa
El aislamiento entre las capas, se juntan después de seco, de modo que el devanado de HV a solidificar a un sólido después de seco. Devanado HV
El amperio-vueltas organizados por nuestra tecnología específica, se reducirá la fuerza axial durante el cortocircuito a suceder.
1.3 Depósito de Cartón Ondulado estructura utilizada en el transformador de diseño. El importado tanque corrugado línea de producción puede producir la
Hoja de cartón ondulado y cordón de soldadura automática, la soldadura del depósito de la llanta y el fondo de escritorio de la soldadura será
Realizar la prueba de fugas después de terminado el proceso de soldadura un depósito por un tanque, y finalmente para toda la prueba de fugas
Transformador para garantizar la calidad de sellado.
1.4 El llenado de aceite del transformador bajo condición de vacío, estricta y la tecnología avanzada mejorado enormemente el
Resistencia de aislamiento del transformador.
1.5 Última tecnología de la invención se utilizan en el diseño del transformador el casquillo, no hay presión pasador y la placa en el exterior,
Evita las fugas de aceite, acero, el óxido y etc, la estructura es razonable y contorno artístico.
1.6 Indicador de nivel de aceite con placa magnética estructura, aislamiento completamente el depósito de aceite y aire, puede garantizar la calidad de
El aceite del transformador sin efecto por la radiación ultravioleta.
1, 7 bar de tipo no hay cambiador de Tap en el circuito utilizado en el diseño de transformador, es fácil de operar. Puede ser automáticamente y
Cambia rápidamente, y obviamente sintiendo durante cambió con la mano. Resolver eficazmente los problemas de interruptor como otros
Toca-cambiador. Cliente también puede agregar una cerradura para evitar la no conmutación aleatoria normal según su requisito.
2. Dyn11:
La comparación de los Dyn11 y Yyn0 grupo vector: Ambos Dyn11 y Yyn0 Grupo de vector de transformadores de distribución son
Tres-fase tres columnas tipo, sólo los requisitos de aislamiento de alta tensión bobinado de Dyn11 Transformador de aislamiento
La fuerza ligeramente superior a Yyn0, otros son todos similares. Sin embargo, gran diferencia entre esos dos tipos de transformadores.
2.1 tres columnas transformador de núcleo, el tercer flujo armónico sólo puede circular a través de la pared del tanque y otras piezas. Así,
Las paredes y otros componentes se calentará la causa por la pérdida de callejeros. Dyn11 será mucho mejor que Yyn0 en este tema.
2.2 La impedancia de secuencia cero de Dyn11 es mucho menor Yyn0, es propicio para detener la carga en el LV lado cuando fallo
Toma de tierra ocurrido.
2.3 Dyn11 transformador puede estar en marcha hasta el punto muerto actual es igual o superior al 75% de la fase actual. Por lo tanto, el
La capacidad de soportar la carga desequilibrada, Dyn11 es superior a Yyn0.
2.4 Cuando una fase de fusibles en HV de Dyn11 Transformador, los otros dos fases carga puede funcionar, pero Yyn0 no puede. Por lo que
Dyn11 grupo vector, el potencial neutro el desplazamiento de lado LV no serán afectados por el desequilibrio de carga.
2.5 Si una sola fase cortocircuito en el LV lateral o cortocircuito trifásico, el actual no es un cambio con el punto muerto
Tipo de conexión a tierra de Dyn11 transformador.
2.6 una sola fase corriente de cortocircuito de Dyn11 transformador es aproximadamente igual a tres fases de corriente de cortocircuito,
Lo que beneficia a los fusibles elección. Impedancia de secuencia cero Yyn0 transformador es superior a los aspectos positivos y
Impedancia de secuencia negativa, por lo que la única fase de corriente de cortocircuito es menor de tres fases corriente de cortocircuito,
Tomará algunas dificultades en la elección de los fusibles.
