Descripción de Producto

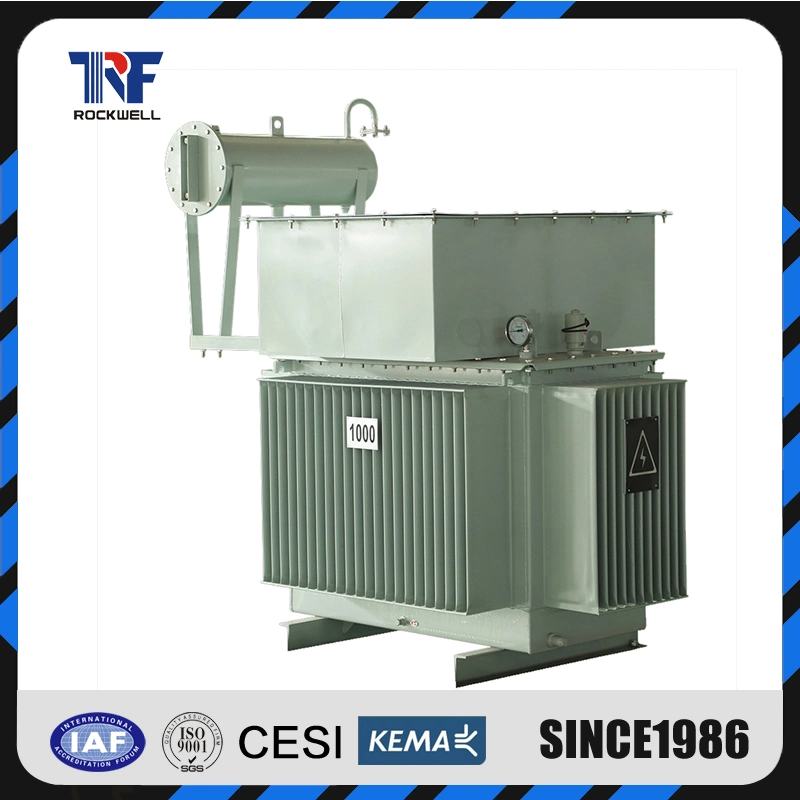

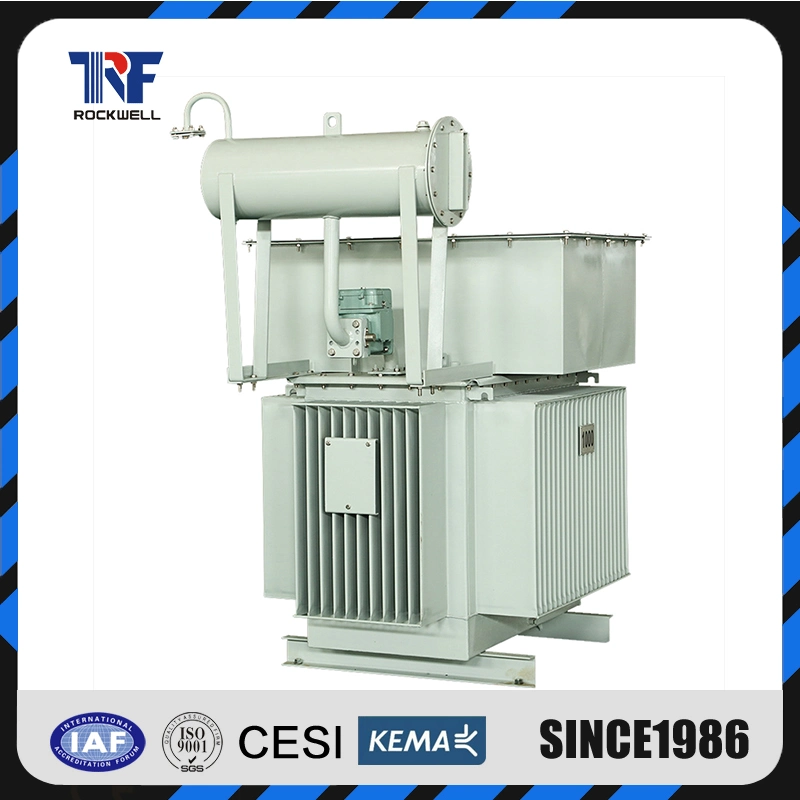

Sumergidos en aceite de alta tensióN transformadores de potencia


DescripcióN

Sumergido en aceite de transformadores de distribucióN con la potencia nominal de 25 a 2500 kVA y tensióN 6-36/0,4 (0,23)kV.En 50/60 Hz del sistema de transmisióN y distribucióN de alimentacióN y la iluminacióN en el áMbito industrial y agríCola.Los transformadores de distribucióN son producidos con tensióN nominal en el bobinado primario del 6 hasta 36 kV.La tensióN nominal en el bobinado secundario es 0,4 o 0,23 kV.Plan y grupo conexióN de los bobinados U/ONU-0 o D/ONU-11, etc..

En la demanda del cliente es posible hacer que los transformadores con otra conexióN de la tensióN y otras construcciones solucióN.La regulacióN de la tensióN es hecha como resultado de mover el interruptor, por el transformador separada de la red tanto de alta (HV) y baja tensióN (BT).
La tensióN estáRegulado en el lado de la HV de ±2x2,5% valor de su valor nominal.Introducciones exterior HV y LV son extraíBles y transeúNtes estáN hechas de china aislantes.En el gran 1000 y máS actual en el núCleo duro de la corriente son póNgase en contacto con las abrazaderas atornillado correctamente con la espáTula que la conexióN de la víA o la conexióN del cable asegura.La capacidad de ampliacióN de aceite asegura que su caso las obras de la transformer en diferentes condiciones climáTicas y las fluctuaciones de temperatura.El deshumidificador se instala para proporcionar aire seco en transformador.Para medir la temperatura de las capas superiores de aceite en la carcasa, un termóMetro estáInstalado.Los transformadores con potencia nominal de 400 a 2500 kVA estáN ocupados con los pozos para instalar en la base.


CaracteríSticas

1.EnergíA ahorrada :
En comparacióN con el viejo tipo S7, sin péRdida de carga disminuye el 10,25% medianamente y a la corriente de carga Disminuye un 37,9%, lo que significa 18,39% costo de operacióN se reduce.
2.Vida de servicio confiable a largo plazo:
Transformador totalmente cerrado y depóSito de rim seráAtornillada o soldado con firmeza.El aislamiento Entre el petróLeo y el aire de aislamiento se mantiene lejos de la humedad, lo cual reduce el envejecimiento de la aislamiento y Mejora la vida de servicio.
3.Libre de untanking:
Libre de untanking antes de la operacióN, por lo que su costo es guardado.
4.Libre de mantenimiento
5.ReduccióN de ruido:
Estructura impactada en el diseñO, material nuevo y la nueva tecnologíA adoptada y bajo ruido.
6.De pequeñO tamañO y apariencia artíStica:
Debido a la placa de cartóN ondulado se utiliza para la radiacióN, el volumen de aceite es cambiado por el ajuste y CompensacióN a travéS de la expansióN y contraccióN de la placa de cartóN ondulado cuando la temperatura del aceite es Cambiado.DepóSito de cartóN ondulado es de tamañO pequeñO en buena apariencia.

InformacióN de la orden del transformador

Un.Capacidad nominal
B.La alta y baja tensióN nominal
C.Grupo de vectores
D.La tensióN de impedancia
E.El aprovechamiento de la gama
F. La frecuencia
G.Otros requieren especial)



Principales datos téCnicos de nivel de 10kV, SZ9-M,SZ10-M,SZ11-M series aceite trifáSico transformador sellado con cambiador de toque de carga




La potencia nominal (kVA)

Alto
La tensióN
(KV)

H.V.Toca
Gama

Baja tensióN
(KV)

Vector
Grupo

Breve
El circuito
Impedancia
(%)

Sin carga
La péRdida
(W)

En carga
La péRdida
(W)

No hay corriente de carga.
(%)
9

El Tipo 9
De la péRdida
10

El tipo de 10
De la péRdida
11

El tipo de 11
De la péRdida
9

El Tipo 9
De la péRdida
10

El tipo de 10
De la péRdida
11

El tipo de 11
De la péRdida
200 6
6.3
10
±4×2,5% 0.4 Yyn0
Dyn11
4 480 430 380 3060 2910 2910 1.5
250 56 500 450 3600 3420 3420 1.4
315 670 600 540 4320 4100 4100 1.4
400 800 720.640 5220 4960 4960 1.3
500 960.860 770 6210 5900 5900 1.2
630 4.5 1200 1080 960.7650 7270 7270 1.1.
800 1400 1260 1120 9360 8890 8890 1
1000 1700 1530.1360 10980 10430 10430 1
1250 1950 1760 1560 13050 12400 12400 0.9
1600 2400 2160 1920 15570 14790 14790 0.8
2000 2830 2550 2260 18850 17910 17910 0.7
2500 5 3350 3020 2680 21000 19950 19950 0.7
