Descripción de Producto
Especificaciones
tipo D11 Transformador de Distribución de una sola fase 1) CTQC, CE, ISO9001, ISO14001 2) se aplican a la IEC, ANSI GB, 3) bajo
las especificaciones de las pérdidas de
tipo D11 Transformador de Distribución de una sola fase
1) CTQC, CE, ISO9001, ISO14001
2) se aplican a la IEC, ANSI GB,
3) pérdidas bajas
D11 monofásica tipo transformador en baño de aceite de
funciones y características principales
tipo general y la plena protección&pilar transformador tipo

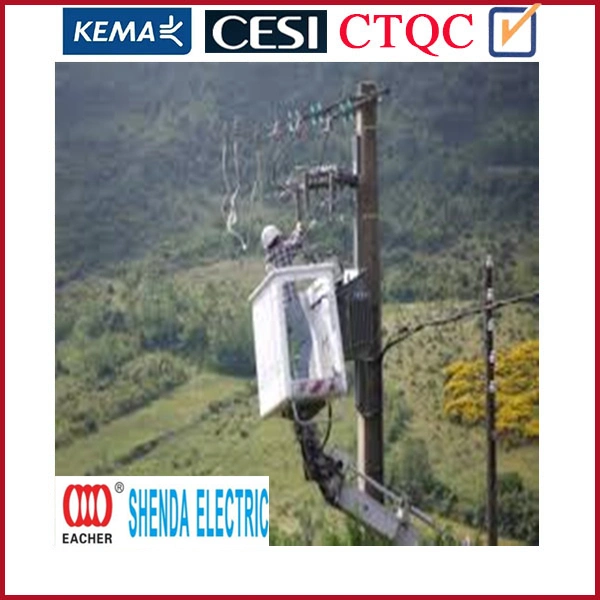

es adecuado para la agricultura de la red eléctrica, la remota aldea, caserío dispersivos. Etc...
Tipo de pie de una sola fase teansformer poseen varios parámetros, prestando especial fin de ser necesario.
| Rated power (kVA) | High Voltage (kV) | H.V Tap range | Low Voltage (kV) | Connection Symbol | Short-Circuit Impedance (%) | No-load Loss (W) | On-Load Loss (W) | No-load Current (%) | ||||
| 9 Type | 10 Type | 11 Type | 9 Type | 10 Type | 11 Type | |||||||
| 30 | 6 6.3 10 10.5 | ±5% ±2×2.5% | 0.4 | Dyn11 Yyn0 | 4 | 130 | 110 | 100 | 600 | 600 | 600 | 2.1 |
| 50 | 170 | 150 | 130 | 870 | 870 | 870 | 2 | |||||
| 63 | 200 | 180 | 150 | 1040 | 1040 | 1040 | 1.9 | |||||
| 80 | 250 | 200 | 180 | 1250 | 1250 | 1250 | 1.8 | |||||
| 100 | 290 | 230 | 200 | 1500 | 1500 | 1500 | 1.6 | |||||
| 125 | 340 | 270 | 240 | 1800 | 1800 | 1800 | 1.5 | |||||
| 160 | 400 | 310 | 280 | 2200 | 2200 | 2200 | 1.4 | |||||
| 200 | 480 | 380 | 340 | 2600 | 2600 | 2600 | 1.2 | |||||
| 250 | 560 | 460 | 400 | 3050 | 3050 | 3050 | 1.2 | |||||
| 315 | 670 | 540 | 480 | 3650 | 3650 | 3650 | 1.1 | |||||
| 400 | 800 | 650 | 570 | 4300 | 4300 | 4300 | 1 | |||||
| 500 | 960 | 780 | 680 | 5150 | 5150 | 5150 | 1 | |||||
| 630 | 4.5 | 1200 | 920 | 810 | 6200 | 6200 | 6200 | 0.9 | ||||
| 800 | 1400 | 1120 | 980 | 7500 | 7500 | 7500 | 0.8 | |||||
| 1000 | 1700 | 1320 | 1150 | 10300 | 10300 | 10300 | 0.7 | |||||
| 1250 | 1950 | 1560 | 1360 | 12000 | 12000 | 12000 | 0.6 | |||||
| 1600 | 2400 | 1880 | 1640 | 14500 | 14500 | 14500 | 0.6 | |||||
| 2000 | 5 | 2830 | 2270 | 1940 | 17140 | 17140 | 17140 | 0.6 | ||||
| 2500 | 3350 | 2690 | 2300 | 20260 | 20260 | 20260 | 0.5 | |||||
| Rated power (kVA) | Weight (kg) | Overall dimension(mm) | Gauge (mm) | ||||
| Active part | Oil | total | L | W | H | ||
| 30 | 180 | 85 | 310 | 750 | 720 | 930 | 400×400 |
| 50 | 210 | 90 | 420 | 780 | 740 | 950 | 400×400 |
| 63 | 280 | 110 | 520 | 800 | 750 | 1000 | 400×400 |
| 80 | 310 | 110 | 520 | 820 | 770 | 1040 | 400×400 |
| 100 | 340 | 120 | 560 | 825 | 790 | 1020 | 550×550 |
| 125 | 380 | 130 | 670 | 830 | 790 | 1120 | 550×550 |
| 160 | 480 | 140 | 770 | 1070 | 670 | 1085 | 550×550 |
| 200 | 560 | 160 | 890 | 1140 | 740 | 1160 | 550×550 |
| 250 | 670 | 180 | 1070 | 1210 | 790 | 1200 | 550×550 |
| 315 | 750 | 230 | 1230 | 1380 | 900 | 1230 | 550×550 |
| 400 | 930 | 250 | 1450 | 1380 | 900 | 1300 | 550×550 |
| 500 | 1070 | 260 | 1670 | 1490 | 1000 | 1320 | 550×550 |
| 630 | 1290 | 320 | 1960 | 1570 | 1030 | 1390 | 660×660 |
| 800 | 1590 | 350 | 2340 | 1620 | 1050 | 1460 | 660×660 |
| 1000 | 1740 | 450 | 2760 | 1760 | 1190 | 1590 | 660×660 |
| 1250 | 2080 | 490 | 3200 | 1780 | 1140 | 1670 | 660×660 |
| 1600 | 2530 | 640 | 3950 | 1970 | 1290 | 1750 | 820×820 |
| 2000 | 3000 | 800 | 4890 | 2100 | 2050 | 2000 | 820×820 |
| 2500 | 3300 | 1180 | 6280 | 2330 | 2210 | 2150 | 820×820 |
