Descripción de Producto

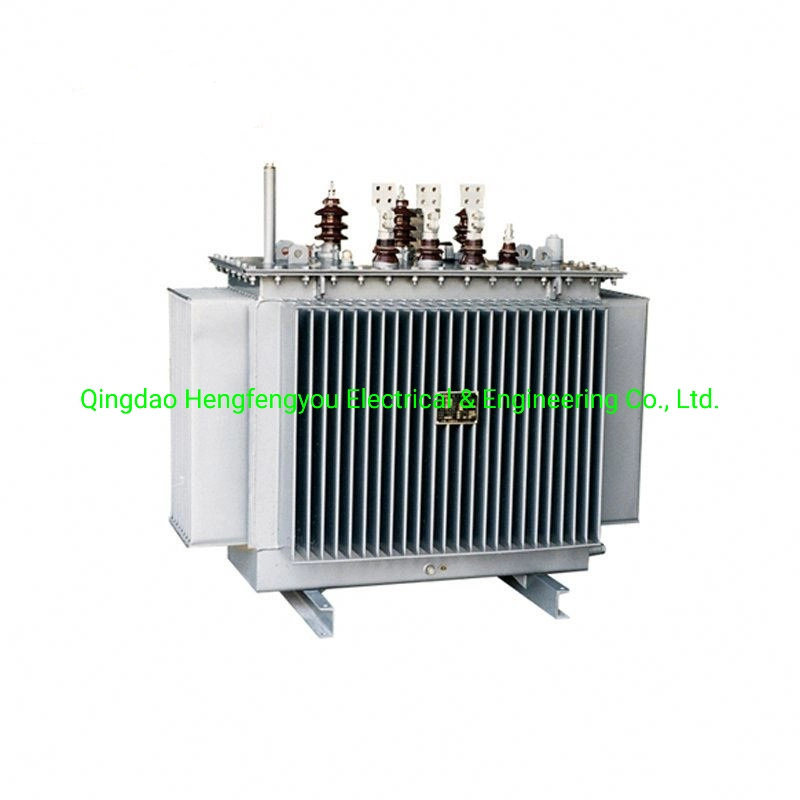

Nuevo transformador en bañO de aceite13-1600S10/0.4 KVA fáBrica de transformadores Transformador de potencia
descripcióN de producto
Como el máS utilizado el poder mundial, de transformadores de potencia tienen una amplia variedad de tipos y son de gran importancia para la conservacióN de energíA y de reduccióN de emisiones.La S13 totalmente sellado sumergido transformador de potencia es actualmente la principal seleccióN de productos para el equipo de distribucióN de energíA, con importantes efectos de ahorro de energíA.En la actualidad, la incorporacióN de los transformadores de distribucióN suelen utilizar S13 núCleo laminado de transformadores de potencia.Adopta un aceite totalmente lleno de tipo sellado, el aceite no conservador, y un cuadro de la hoja de cartóN ondulado la estructura.El volumen del transformador cambios debidos a cambios en temperatura y de carga, que es completamente ajustado por el depóSito de aceite de cartóN ondulado.Su no-péRdida de carga es mucho menor que la de S9, y es resistente al impacto de rayo tiene una fuerte resistencia de corto circuito, obvio el ahorro de energíA y reduce el tamañO global del transformador.
La S13 transformador estáHecho de alta permeabilidad de la hoja de acero al silicio orientada con un espesor de 0.27-0.30mm y una unidad péRdida de hierro de 1W/kg, mientras que el nuevo S9 es una simple hoja de acero de silicio con un espesor de 0.30-0.35mm y una péRdida de hierro de la unidad de -1.551.20 W/kg.Los transformadores de distribucióN S13 producido por nuestra empresa todo el uso de la serie 30P permeabilidad alta orientado acero al silicio, el uso de papel de aluminio-herida bobinas y nuevos materiales de aislamiento y procesos.El producto es resistente a altas temperaturas, impacto y diseñO de la estructura completamente sellado para garantizar la estabilidad de la calidad del aceite del transformador se prolonga el ciclo de mantenimiento.Al mismo tiempo, el depóSito de combustible integral compuesto de aleta de cartóN ondulado del radiador es producida por phosphating y multi-capa anti-corrosióN proceso de pulverizacióN, que tiene buena resistencia a la intemperie.
2.Funciones y caracteríSticas principales
1.El núCleo del transformador de alta calidad importados laminados en fríO de la hoja de acero al silicio, que reduce la péRdida de nada y sin corriente de carga.El núCleo está Estrechamente Vinculado a fin de garantizar la compacidad y reducir el ruido.
2.La alta y baja tensióN de los devanados estáN Hechas de cobre sin oxíGeno.El devanado de baja tensióN de 500KVA y debajo de la estructura del cilindro de doble capa, de 630kVA y por encima de la adopcióN de doble héLice o cuatro helix estructura.La bobina de alta tensióN adopta la estructura del cilindro de multi-capa.
3.Dyn11 se utiliza en el grupo de conexióN de transformador para reducir la influencia de los armóNicos en la red eléCtrica y mejorar la calidad de suministro de energíA.
4.El transformador es una estructura completamente sellado, con tres capas de imprimacióN y acabado en una capa de pintura aplicada sobre la superficie interior y exterior.El producto es la prueba de niebla salina, humedad Y hongos prueba-proofing, bonito, duradero y fiable
5.El ruido de la medida de valor es inferior a la norma y sin mantenimiento en condiciones normales de operacióN.
3.Estructura transformador
ParáMetros téCnicos de 33kV de transformador en bañO de aceite
Capacidad nominal (KVA) | Devanado H.V. (KV) | El aprovechamiento de la gama De alta tensióN (%) | L.V.Sinuoso (KV) | Grupo de vectores | Sin carga La péRdida(W). | PéRdida de carga (W) | Sin carga Corriente (%) | Impedancia de cortocircuito (%) |
50 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 | 33 | ±5% ±2 x 2,5% | 0.4 | Dyn11 Yyn0 | 130 185 215 225 270 320 385 465 545 665 785 920 1120 1350 1590 1890 | 1200/1140 2010/1910 2370/2260 2820/2680 3320/3160 3950/3760 4750/4530 5740/5470 6910/6580 7860 9400. 11500 13900 16600 19700 23200 | 1.3 1.10 1.10 1.00 1.00 0.95 0.95 0.85 0.85 0.65 0.65 0.65 0.6 0.6 0.55 0.55 | 6.5 |
ParáMetros téCnicos de S13 10kV transforme sumergido
Capacidad nominal (KVA) | Tipo | Grupo de vectores | Sin carga La péRdida (kW). | PéRdida de carga (kW). | Impedancia de cortocircuito (%) |
30 | S13-30/10 | Y,yn0 | 0.08 | 0.63/0.6 | 4 |
50 | S13-50/10 | 0.1 | 0.91/0.87 | ||
80 | S13-80/10 | 0.13 | 1.31/1.25 | ||
100 | S13-100/10 | 0.15 | 1.58/1.5 | ||
125 | S13-125/10 | 0.17 | 1.89/1.8 | ||
160 | S13-160/10 | 0.2 | 2.31/2.2 | ||
200 | S13-200/10 | 0.24 | 2.73/2.6 | ||
250 | S13-250/10 | 0.29 | 3.2/3.05 | ||
315 | S13-315/10 | 0.34 | 3.83/3.65 | ||
400 | S13-400/10 | 0.41 | 4.52/4.3 | ||
500 | S13-500/10 | 0.48 | 5.41/5.1 | ||
630 | S13-630/10 | 0.57 | 6.2 | 4.5 | |
800 | S13-800/10 | 0.7 | 7.5 | ||
1000 | S13-1000/10 | 0.83 | 10.3 | ||
1250 | S13-1250/10 | 0.97 | 12 | ||
1600 | S13-1600/10 | 1.17 | 14.5 |
Nota:Los anteriores son algunos de los paráMetros téCnicos del producto, si tienes alguna pregunta, póNgase en contacto con nosotros
Condiciones de uso
1.La máXima temperatura ambiente no excederáDe 40°C, y el míNimo no seráInferior a -25°C;
2.La altitud, no podráExceder de 1.000 m.En caso de transformadores de medida especial y de baja tensióN componentes se utilizan, la altitud puede llegar a 4.000m.
3.La inclinacióN vertical no es máS que 5°, y sin vibraciones violentas e impacto.
4.La humedad del aire no es máS del 90% (25°C).
5.No conductora de gas y polvo que afectaráGravemente el aislamiento del transformador, no hay peligro de explosióN y la corrosióN de los componentes eléCtricos.
6.La velocidad del viento al aire libre no podráExceder de 35m/s.
7.Si las condiciones de servicio máS alláDe lo anterior, especialmente de producto personalizado estáDisponible.
