Descripción de Producto

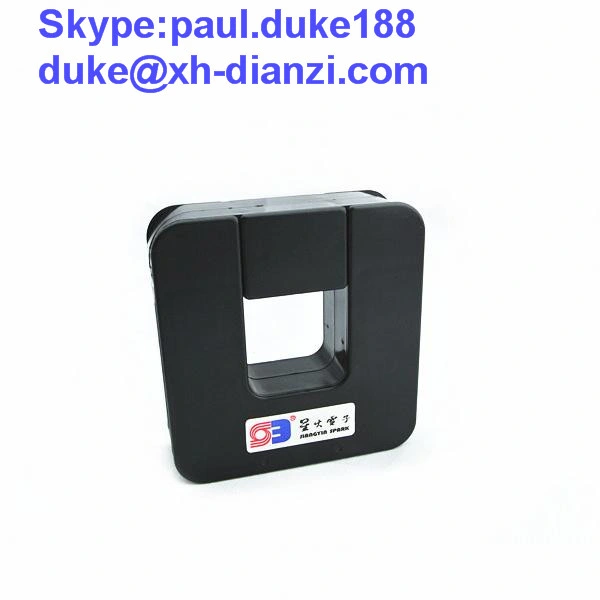

Especificaciones de la SCT-1250 Transformador de corriente de núcleo dividido el sensor de corriente 100A 1V
Corriente nominal de 5A A 3000 amperios.
La producción de 0, 333 voltios en corriente nominal
Precisión: ± 1% desde el 10% al 150% del total de la escala
El ángulo de fase < 2 como máximo al 50% de la corriente nominal

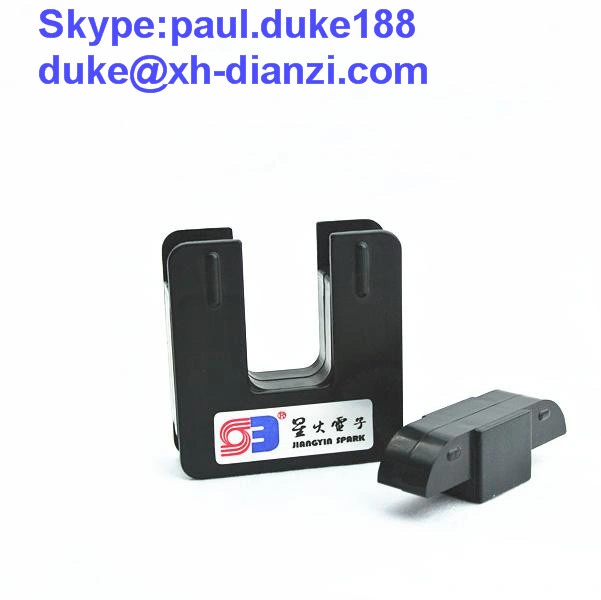

La característica de apertura/cierre broche.
Núcleo cubiertos de hojas para la protección durante la instalación.
Core intercalado en las articulaciones de precisión.
No hay piezas metálicas montadas sobre transformador.
La precisión interna de la resistencia de carga a través de la secundaria.
Encapsulado epoxi de la vivienda.
La precisión es medido desde el 10% al 130% de la corriente nominal.
El ángulo de fase se mide en un 50% de la corriente nominal
Tamaño del dibujo de la SCT-1250 Transformador de corriente de núcleo dividido el sensor de corriente 100A 1V
El modelo | D. I. | Rated Amp. | La salida | La precisión | El tamaño (mm ). | ||||
Un | B | C | D | E | |||||
XH-SCT-0750 | 0.75" | 5, 15, 30, 50, 70, 100, 150, 200 | 0.333V | 1.0 | 51.6 | 54.1 | 16.6 | 19.1 | 18 |
XH-SCT-1250 | 1.25" | 70, 100, 150, 200, 250, 300, 400, 600 | 1.0 | 82.3 | El 85, 3 | 26.4 | 32 | 32.3 | |
XH-SCT-2000 | 2.00" | 400, 600, 800, 1000, 1200, 1500 | 1.0 | 120 | 125 | 29.6 | 52.5 | 52 | |
XH-SCT-3000 | 3.00 x 5.00" | 1000, 1200, 1500, 2000.3000 | 1.0 | 145 | 199 | 30.5 | 76 | 130 | |
