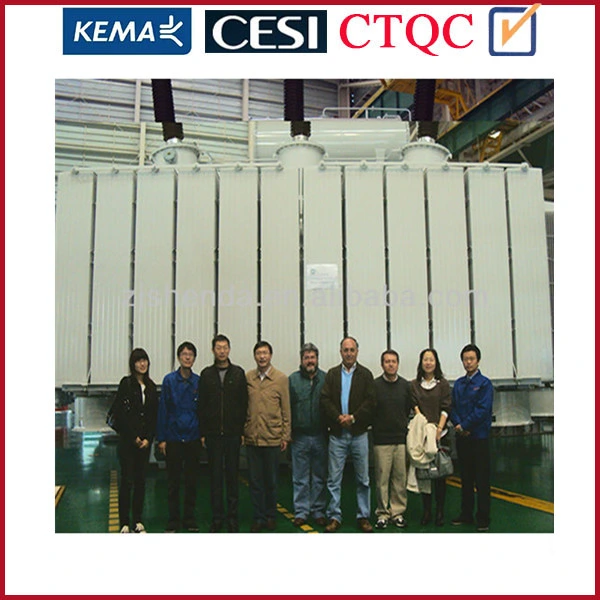

Transformador de potencia de hasta 200MVA 230 kv
1 transformador de potencia
2 ISO9001, ISO 14001, OHSAS 18001, CE
3 se aplican para la IEC, ANSI
4. KEMA

características:

1) cantidad de descarga: descarga de la aparente cantidad es inferior a 80pC en 1,5 veces de la tensión nominal;

2) el ruido: productos de 63 MVA y a continuación es inferior a 58 dB (UN);

3) pérdida de potencia: No hay pérdida de carga es de 30% inferior al de la norma IEC;

4) Fiabilidad: todos los productos de servicio no tienen daños o fugas de aceite;

Aplicación:

~60 Sistema de alimentación de 220 kV de la planta de energía, subestación, y

las tecnologías de la empresa minera, etc.:

Diseño: software desarrollado relativa se adoptan en los cálculos, análisis de la fuerza electromagnética, la fuga de distribución magnético, electro-dinámico la fuerza y el aislamiento eléctrico.

Fabricación:

Efectivamente transformador de núcleo: actualización de la nada el rendimiento por debajo de métodos:

1) El núcleo es permeable al hecho de alta calidad de grano orientado silicio hojas laminadas en frío y el material es cortado con una avanzada Alemania Geoge GmbH cizalla automático de línea con el corte rebabas controlado dentro de 0,02 mm.

2) la fabricación de la hoja de silicio adopta "no-horquilla superior tecnología pulida pulida y todas las articulaciones de la hoja de silicio son 45 miters completo. El núcleo laminado íntegramente las hojas se pulsa y adheridas con resina epoxi para hacer las tres de la pierna dos horquilla core una firme y plano integral con buena precisión, la verticalidad de esta forma se mejora nada el rendimiento y reduce los ruidos.

3) las placas de anclaje se utilizan como apoyo entre la bobina de la pierna y el interior de la bobina. La horquilla de hierro está ligado con resina epoxi fibra de vidrio impregnadas de la banda, y la sección inferior del depósito de aceite se tensa con la lucha contra el tornillos de presión. La parte superior de el hierro y la parte superior del depósito de aceite se fijan en tres lugares. De ahí que el cuerpo dentro del depósito de aceite puede soportar la vibración durante el transporte sin ningún tipo de cambio.

Bobinado:

1) El alto voltaje (HV) intercalada de bobina adopta una estructura continua para mejorar las características de tensión de bajo voltaje de impacto y tensión uniformemente. Todas las estancias y las almohadillas están achaflanadas altamente confiable para mantener el aislamiento.

2) en el bobinado del transformador hay una estructura de la guía de aceite en zigzag para enfriar completamente todas las áreas dentro de la sinuosa, bajar el aumento de temperatura de la sinuosa y los puntos calientes del bobinado y prolongar la vida de servicio de aislamiento. El HV y MV son independientes del sistema de regulación con regulación de tensión bobinado a equilibrar los amperios de vuelta de cada devanado, axial electrodynamic efectivamente disminuir la fuerza generada en cortocircuito del transformador y mejorar el cortocircuito brusco de la capacidad de resistir.

3) El bobinado adopta margen radial "0" diseñada, entre el núcleo y el tubo del papel de la LV sinuosas, y entre el LV, HV, devanados de regulación de tensión, así como antes de la inserción de la placa de cubierta y de las estancias están completamente secas y perfectamente adaptado a asegurarse de muy buena la compacidad y concentricidad de todo el bobinado.

Depósito de aceite y accesorios

1) la pared del tanque adopta amplia hoja de acero, que se pliega en la estructura de cartón ondulado sin empalmes, de esta manera se reducen las soldaduras y resistencia mecánica es mayor, en tanto, la pared de cartón ondulado tiene efecto divergentes, y por lo tanto juega un papel en la reducción de ruido. El servicio de enrutamiento comederos y armarios de control del circuito secundario, son de acero inoxidable, de modo que todo el transformador tiene una sencilla y buena apariencia.

2) Toda la superficie de sellado utilizar material de sellado de calidad y precisión de mecanizado.

3) en el borde del tanque hay doble sellado de ranuras, y el exterior se utiliza material de sellado a la sombra de la atmósfera y ultra-ray para proteger el sellado interior está dañado, pues en todo lo posible prolongar la vida de servicio y mejorar la fiabilidad de la junta.
