Información Básica
- Aplicación : Poder , Electrónico
- Fase : Tres
- Núcleo : Transformador de Tipo de Núcleo
- Método de enfriamiento : Transformador de Tipo Sumergidos en Aceite
- Winding Tipo : Transformador de Dos Devanados
- Certificación : ISO9001-2000 , ISO9001 , CCC
- Uso : Transformador de Potencia
- Características Frecuencia : Baja Frecuencia
Información Adicional.
- Trademark: ShenHong
- Packing: by Sea
- Origin: Anhui Province, China
- Production Capacity: 50000 Sets/Year

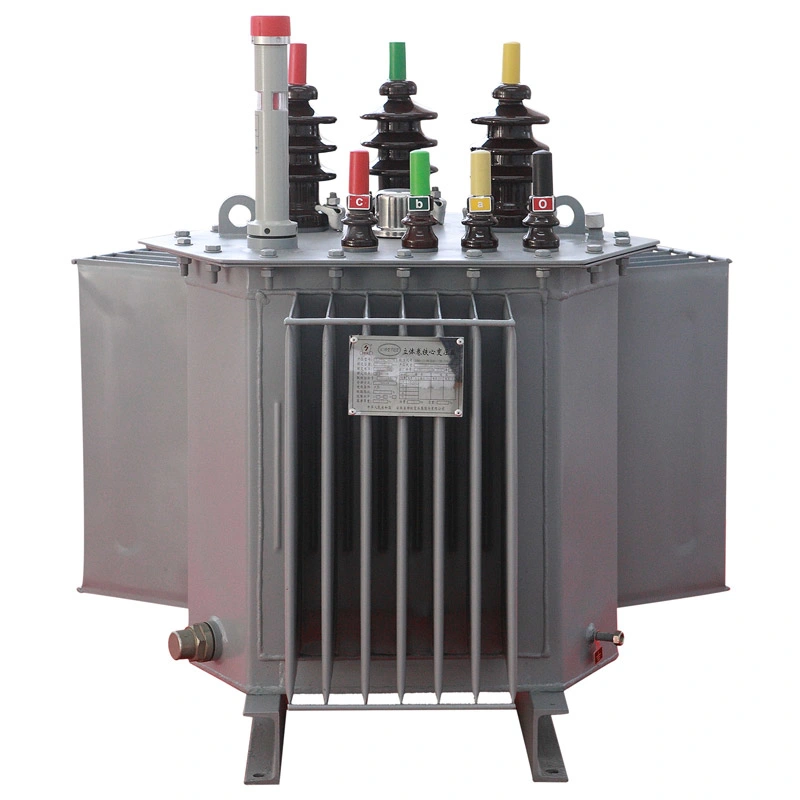

Descripción de Producto
Romper la estructura normal de los productos tradicionales, los tres columna es un triángulo equilátero disposición tridimensional, la ruta más corta longitud y la misma fase, el producto tiene una gran ventaja competitiva.La dirección del flujo magnético es exactamente la misma que la orientación de cristal de la hoja de acero al silicio, que reduce la pérdida de carga y corriente sin carga, y el ruido es menor de 45 dB.Sólida estructura de bastidor triangular con alta resistencia, que era uniforme, fuerte contra cortocircuito capacidad.
El parámetro(S13-M.-30~1600 RL/10 bobinado Triangular transformador de núcleo de hierro) | ||||||||||
La clasificación(kVA) | HV(kV) | Vi(kV) | Símbolo de conexión | NadaCurrent(%) | No haypérdidas de carga(W). | Depérdidas de carga(120ºC) | Impedancia de cortocircuito(%) | Víadistancia | El peso corporal(kg) | El aceite(kg) |
30 | 66.31010.511±5%o±2×2,5% | 0.4 | Dyn11Yyn0Yzn11 | 0.30 | 80 | 630/600 | 4 | 380*550 | 182 | 67 |
50 | 0.24 | 100 | 910/870 | 236 | 83 | |||||
63 | 0.23 | 110 | 1090/1040 | 264 | 90 | |||||
80 | 0.22 | 130 | 1310/1250 | 294 | 98 | |||||
100 | 0.21 | 150 | 1580/1500 | 336 | 107 | |||||
125 | 0.20 | 170 | 1890/1800 | 383 | 117 | |||||
160 | 0.19 | 200 | 2310/2200 | 400*660. | 434 | 139 | ||||
200 | 0.18 | 240 | 2730/2600 | 503 | 161 | |||||
250 | 0.17 | 290 | 3200/3050 | 602 | 188 | |||||
315 | 0.16 | 340 | 3830/3650 | 550*820 | 667 | 199 | ||||
400 | 0.16 | 410 | 4520/4300 | 811 | 241 | |||||
500 | 0.16 | 480 | 5410/5150 | 961 | 284 | |||||
630 | Dyn11Yyn0 | 0.15 | 570 | 6200 | 4.5 | 1178 | 339 | |||
800 | 0.15 | 700 | 7500 | 1392 | 414 | |||||
1000 | 0.14 | 830 | 10300 | 550*1070 | 1511 | 513 | ||||
1250 | 0.13 | 970 | 12000 | 1862 | 597 | |||||
1600 | 0.12 | 1170 | 14500 | 2257 | 723 | |||||
