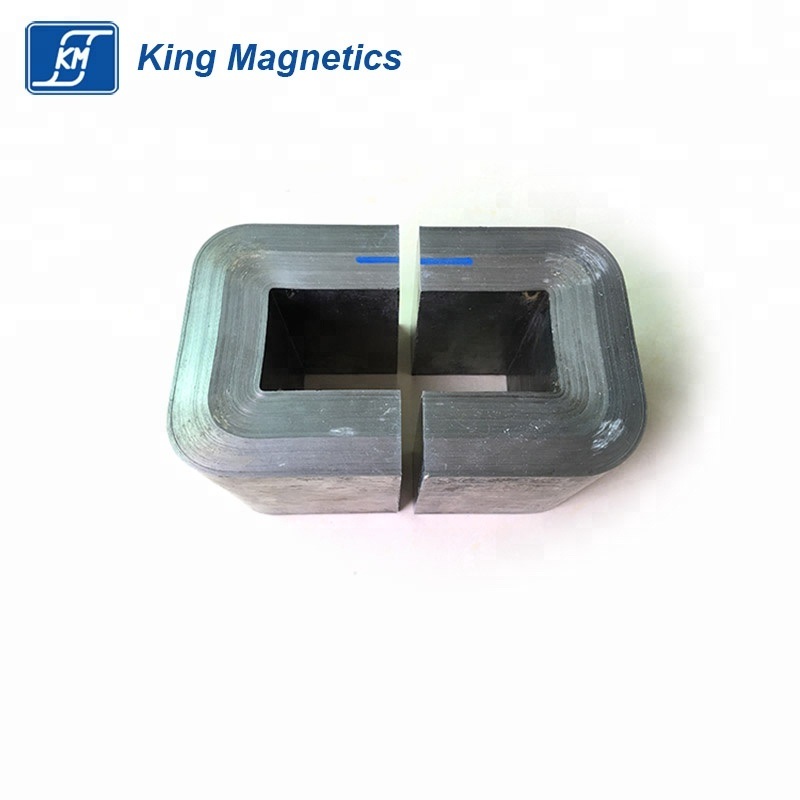

KMNC-50 Nanocrystalline c core núCleo del transformador de alta permeabilidad
Nanocrystalline C core es producto de actualizacióN de estado amorfo, c, con alta saturacióN de núCleo la densidad de flujo, baja coercitividad, núCleo de baja péRdida, el ruido muy bajo, mayor frecuencia de hasta 20 KHz, adecuado para las principales transformador de potencia de salida de audio, transformador, inductor, impulsar el inductor de PFC.Puede reemplazar a núCleos de ferrita, permalloy núCleos, los núCleos de acero al silicio.Las dimensiones pueden ser personalizadas.
CaracteríSticas
Material:Fe-based nanocrystalline
La densidad de flujo de saturacióN de induccióN:1,25T
La temperatura de Curie(ºC):560
Factor de apilamiento:>0.75
La saturacióN magnetostriction(*10^-6):<2
La resistividad (μΩ.Cm):130
El espesor de la cinta:25μM
Forma de NúCleo:NúCleo de corte tipo C
Aplicaciones
>>Transformador de alta frecuencia (frecuencia recomendada 20-30 KHz).
>>Filtro de inversor solar
>>Obstructor de PFC
>>Estrangulador modo diferencial
Filtro de salida >>
>>Transformador de audio Hi-Fi.
>>Transformador de gran eficiencia.
NúCleo estáNdar de las dimensiones de la cristalina Nano núCleos C
| Ref. | Las dimensiones báSicas | Significa Ruta de acceso Longitud | Effictive Cruz La seccióN | El peso | |||||
| Un | B | C | D | E | F | LFe | Ae | Wt | |
| Mm | Mm | Mm | Mm | Mm | Mm | Cm. | Cm2 | G | |
| KMNC-6.3 | 10 | 11 | 33 | 20 | 31 | 53 | 12.8 | 1.56 | 141 |
| KMNC-8 | 11 | 13 | 30 | 20 | 35 | 52 | 13.0 | 1.72 | 157 |
| KMNC-10 | 11 | 13 | 40 | 20 | 35 | 62 | 15.0 | 1.72 | 184 |
| KMNC-16A | 11 | 13 | 40 | 25 | 35 | 62 | 15.0 | 2.15 | 230 |
| KMNC-16B | 11 | 13 | 50 | 25 | 35 | 72 | 17.0 | 2.15 | 263 |
| KMNC-20 | 11 | 13 | 50 | 30 | 35 | 72 | 17.0 | 2.57 | 316 |
| KMNC-25 | 13 | 15 | 56 | 25 | 41 | 82 | 19.4 | 2.54 | 355 |
| KMNC-32 | 13 | 15 | 56 | 30 | 41 | 82 | 19.4 | 3.04 | 426 |
| KMNC-40 | 13 | 15 | 56 | 35 | 41 | 82 | 17.9 | 3.55 | 497 |
| KMNC-50 | 16 | 20 | 70 | 25 | 52 | 102 | 22.7 | 3.12. | 567. |
| KMNC-63 | 16 | 20 | 70 | 30 | 52 | 102 | 22.7 | 3.74 | 663 |
| KMNC-80 | 16 | 20 | 70 | 40 | 52 | 102 | 22.2 | 3.74 | 884 |
| KMNC-100 | 16 | 20 | 70 | 45 | 52 | 102 | 22.2 | 5.62 | 994 |
| KMNC-125 | 19 | 25 | 83 | 35 | 63 | 121 | 27.2 | 5.19 | 1102 |
| KMNC-160 | 19 | 25 | 83 | 40 | 63 | 121 | 27.2 | 5.93 | 1260 |
| KMNC-200 | 19 | 25 | 83 | 50 | 63 | 121 | 27.2 | 7.41 | 1575 |
| KMNC-250 | 19 | 25 | 90 | 60 | 63 | 128 | 28.6 | 8.89 | 1987 |
| KMNC-320 | 22 | 35 | 85 | 50 | 79 | 129 | 30.6 | 8,58 | 2047 |
| KMNC-400 | 22 | 35 | 85 | 65 | 79 | 129 | 30.6 | 11.15 | 2662 |
| KMNC-500 | 25 | 40 | 85 | 55 | 90 | 135 | 32.5 | 10,73 | 2722 |
| KMNC-630 | 25 | 40 | 85 | 70 | 90 | 135 | 32.5 | 13.65 | 3464 |
| KMNC-800A | 25 | 40 | 85 | 85 | 90 | 135 | 32.5 | 16.58 | 4207 |
| KMNC-800B | 30 | 40 | 95 | 85 | 100 | 155 | 36.1 | 19.89 | 5602 |
| KMNC-1000 | 33 | 40 | 105 | 85 | 106 | 171 | 39.0 | 21.88 | 6665 |
Otras caracteríSticas estáN disponibles segúN las necesidades del cliente.
1.De modo comúN de los núCleos Nanocrystalline inductores
- Muy alta permeabilidad, apto para IME inductores de modo comúN.
2.Amorfa y nanocrystalline núCleos c
- Alta densidad de flujo de saturacióN, y de baja péRdida de núCleo.
- Nanocrystalline c núCleos son el material actualizado con ultra Alto rendimiento.
3.Los núCleos personalizados y componentes magnéTicos
- Forma de óValo nanocrystalline núCleos para ruido suppresor VFD.
- Salida de inductores de amorfos DC ahogar o inductor de PFC.
- Nanocrystalline núCleos toroidales de modo comúN de ahogarse.
