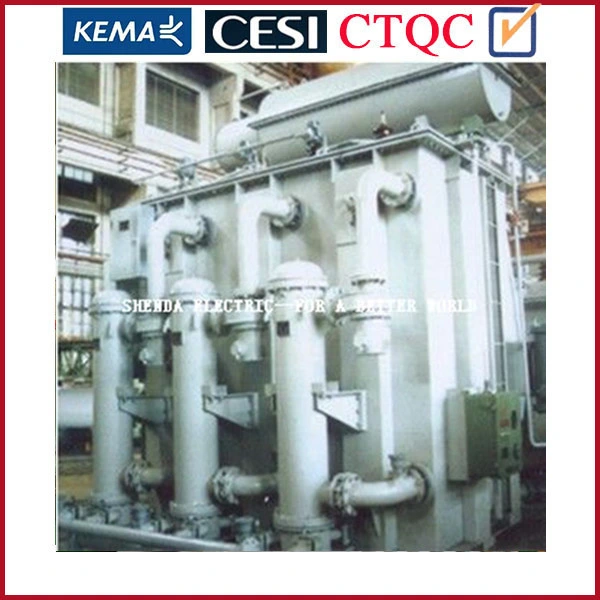

Transformador de horno de arco, Transformador de horno Transformador trifásico

Descripción de Producto Transformador rectificador de1) coincidentes con horno de inducción de frecuencia intermedia2) la norma ISO9001, ISO 14001, CEHorno especificaciones trans.1) Top

Featured Products

Descripción de Producto

Transformador rectificador de
1) coincidentes con horno de inducción de frecuencia intermedia
2) la norma ISO9001, ISO 14001, CE


Horno especificaciones trans.
1) Top 1 en China: 120MVA EAF trans.
2) la norma ISO9001, ISO 14001, CE
3) se aplican para el IEC, ANSI JB,
4) hasta 110 kV y 160MVA


principales funciones y características de
los transformadores de hornos se separan con transformador de alimentación normal con su característica masivo de las corrientes de secundaria que son los principales productos de Shenda eléctrico con muchas ventajas, tanto en calidad y precio. Como ejemplo una unidad de 30 MVA a 150V se traduciría en una corriente secundaria de 115 kilo amperio. De esas elevadas corrientes de secundaria los bujes especiales deben ser conectados al bus-bares. Estos casquillos están especificados con arreglos muy específicos para adaptarse a la barra de bus del arreglo y sistema de refrigeración. Horno barra de bus en su mayoría son refrigerados por agua. El enfriador de aceite están obligados (OFAF) o aceite agua OFWF forzada).

Shenda electric es conocido y apreciado por su fiable rendimiento de los productos y servicios integrados.
Características:
1)
2) de baja pérdida de bajo ruido
3) Alta eficiencia
4) baja descarga parcial
5) una fuerte resistencia mecánica y cortocircuito capacidad de resistir.
6) la fiabilidad de funcionamiento
7) Facilidad de mantenimiento
8) bonita estructura compacta y de esquema
9) 100% garantizado ninguna fuga

Breve característica
1) Tensión clase: 6~110 KV
2) Capacidad: 630 KVA a 120, 000 KVA
3) cortocircuito impedancia: 4.5~21%
4) Las pérdidas: No hay pérdidas de carga es cumplir con los requisitos de la norma IEC

transformadores de hornos de arco 35kV parámetros técnicos

Aplicación:
se utilizan hornos de arco en la industria del acero de fundición de chatarra y para refinar el acero. Otros campos de aplicación son:
1) la fundición de vidrio y cerámica
2) la fabricación o el perfeccionamiento de muchos otros materiales, etc. Ferrochromium, diferentes materiales abrasivos de ferromanganeso (óxidos y nitruros), materiales de base nanopowders semiconductora, etc.
3) horno de arco eléctrico (EAF) Los transformadores son necesarios para diferentes procesos y aplicaciones del horno. Están diseñados para:
A, hornos de acero, principalmente de arco largo
hornos Landle B,
C, ferroaleación horno y similares, con corto o sumergido son
D, fundición de otros materiales

Type Rated power
(kVA)
Connection
 symbol
Primary voltage
(kV)
Secondary Voltage
(v)
Regulation voltage step Type of taping short-circuit impedance(%) No-load loss On-load loss
HSSPZ-1500/35 1500 Yd11 35 290~157 10 On-load 5.5 2.6 23
HSSP-3200/35 3200 D-Y,d0-11 35 240~138 4 No-load 7 5.3 41.1
HSSPK-3200/35 3200 D-Y,d0-11 35 240~138 5 No-load 18.65 5.3 91.1
HJSSP-5000/35 5000 Yd11 35 212~155 5 No-load 7.5 9.3 55
HJSSP-5500/35 5500 Yd11 35 240~130 6 No-load 7 9.1 52.5
HJSSP-7000/35 7000 Yd11 35 240~140 8 No-load 6.5 9.4 77
HJSSPZ-9000/35 9000 Yd11 35 239~163 9 On-load 8.5 11.6 97
HSSP-9000/35 9000 Yd11 35 320~180 8 No-load 6 11 116
HJSSPZ-10000/35 10000 Yd11 35 260~188 9 On-load 8.5 17.2 187
HSSPZ-10000/35 10000 Yd11 35 300~160 13 On-load 6.5 12 97
HSSPZ-12500/35 12500 Yd11 35 250~150 9 On-load 9 19.7 134
HSSP-12500/35 12500 Yd11 35 340~195 11 No-load 8 13.9 154
HSSP-15000/35 15000 D-Y,d0-11 35 353~160 8 No-load 8 20 107
HSSPZ-16000/35 16000 Yd11 35 375~200 15 On-load 7 16.4 16.1
HJSSPZ-16000/35 16000 Yd11 35 310~190 13 On-load 7 19.2 195.6
HSSPZ-20000/35 20000 Yd11 35 400~270 13 On-load 7 20.7 207.7
HJSSPZ-20000/35 20000 Dd0 35 320~170 11 On-load 6.5 30.4 30.4
HSSPZ-25000/35 25000 Yd11 35 509~302 13 On-load 7.5 28.5 28.5
